Rotan进口齿轮泵的拆卸与装配步骤

2020-11-25 09:28
Rotan齿轮泵的拆卸步骤

笫一步:用套筒扳手卸掉螺钉,取下泵盖
代斯米,DESMI,Rotan,进口齿轮泵

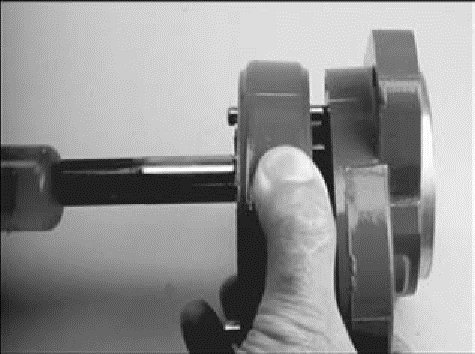

笫二步:卸下后泵盖
代斯米,DESMI,Rotan,进口齿轮泵

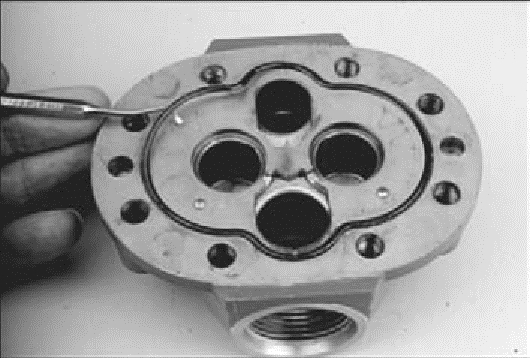

笫三步:从后泵盖卸下端面密封圈
代斯米,DESMI,Rotan,进口齿轮泵

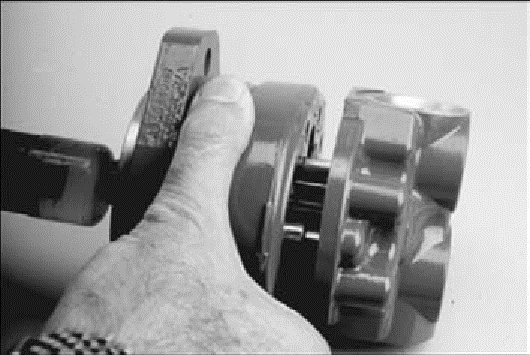

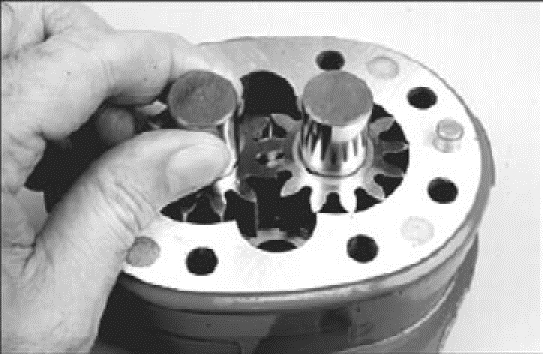

笫四步:取出泵体与主、从齿轮轴
代斯米,DESMI,Rotan,进口齿轮泵

笫五步:卸下浮动侧板
代斯米,DESMI,Rotan,进口齿轮泵

笫六步:从侧板上卸下密封圈和密封挡圈
代斯米,DESMI,Rotan,进口齿轮泵

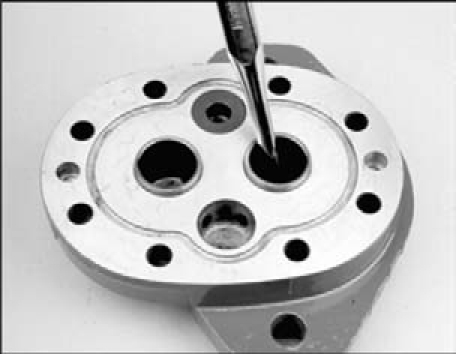

笫七步:用专门工具取出扣环
代斯米,DESMI,Rotan,进口齿轮泵

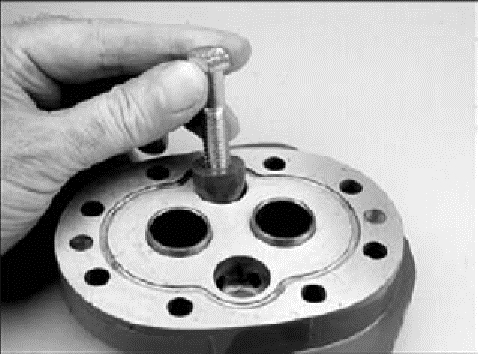

笫八步:用螺钉拧入拔出油口塞子
代斯米,DESMI,Rotan,进口齿轮泵

Rotan齿轮泵装配步骤

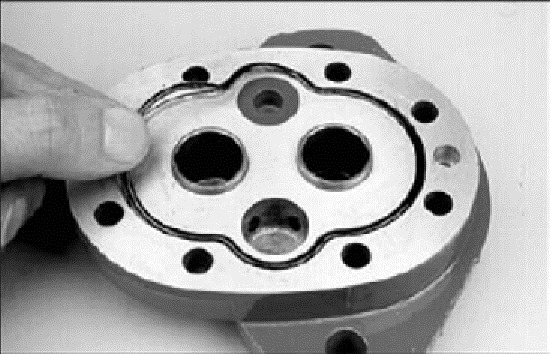

笫一步:往前盖装上密封圈
代斯米,DESMI,Rotan,进口齿轮泵

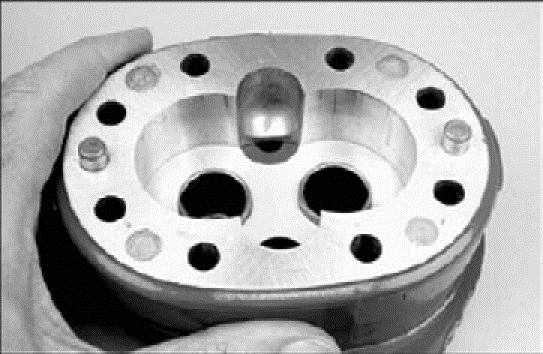

笫二步:对正套上泵体
代斯米,DESMI,Rotan,进口齿轮泵

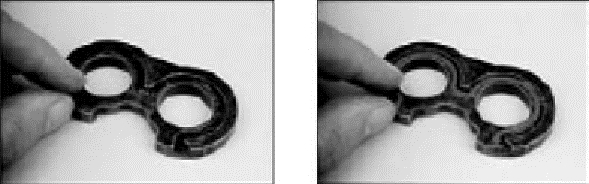

笫三步:侧板上装上新的密封圈和挡圈
代斯米,DESMI,Rotan,进口齿轮泵

笫四步:将装好的侧板放入泵体孔内
代斯米,DESMI,Rotan,进口齿轮泵

笫五步:装入主、从齿轮轴
代斯米,DESMI,Rotan,进口齿轮泵

笫六步:后盖上装上密封圈
代斯米,DESMI,Rotan,进口齿轮泵

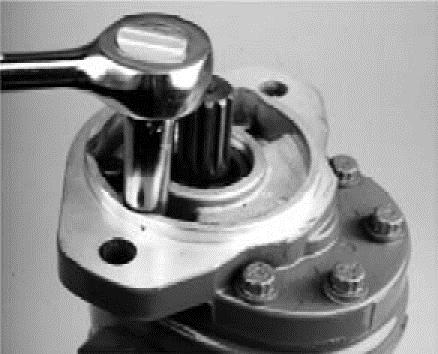

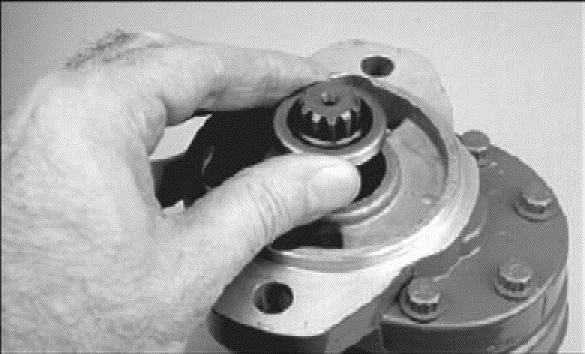

笫七步:以定位销定位将后盖翻面装入齿轮轴上,对角拧紧泵各安装螺钉,最后装入轴封和挡圈
代斯米,DESMI,Rotan,进口齿轮泵
